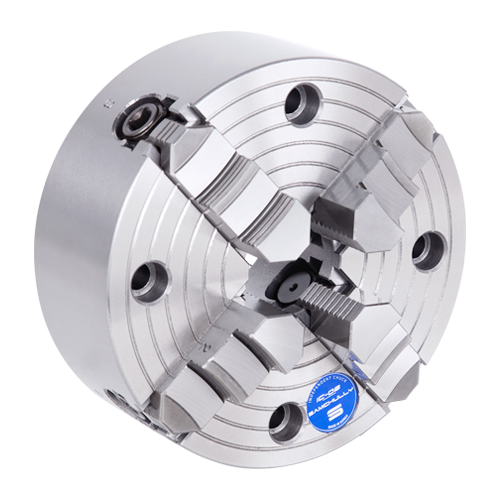

IC Затискний патрон з незалежним переміщенням кулачків (загартовані кулачки)
Застосування
• Незалежний патрон з незалежно руханими кулачками
Технічні особливості
• Патрони 12 дюймів і більше додають універсальності за допомогою т-образних прорізів
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| IC-08 | IC-10 | IC-12 | IC-14 | IC-16 | |
| Максимальна статична сила затиску [кН (кгс)] | 1000 | 1400 | 1600 | 1700 | 2000 |
| Зовнішній діапазон затиску [øмм] | 75 | 95 | 125 | 155 | 190 |
| Внутрішній діапазон затиску [øмм] | 185 | 220 | 265 | 310 | 360 |
| Максимальне число оборотів на хвилину | 1600 | 1600 | 1400 | 1400 | 1200 |
| Вага, [кг] | 14,8 | 21 | 29,5 | 40 | 56,5 |
| Момент інерції [Н · м ² (кгс · м ²)] | 0,3 | 0,6 | 1,4 | 2,9 | 4,5 |
※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
РОЗМІРИ
| IC-08 | IC-10 | IC-12 | IC-14 | IC-16 | |
| A | 200 | 250 | 300 | 350 | 400 |
| B | 75 | 80 | 90 | 90 | 100 |
| C1 | 200 | 165 | 186 | 210 | 130 |
| C2 | 175 | 150 | 170 | 190 | 210 |
| D | 155 | 125 | 140 | 160 | 180 |
| E | 50 | 55 | 65 | 75 | 90 |
| F | 6 | 6 | 6 | 8 | 8 |
| G | M12 | M12 | M12 | M12 | M16 |
| H | 75 | 90 | 100 | 110 | 120 |
| J | 30 | 30 | 35 | 35 | 40 |
| K | 30 | 35 | 40 | 45 | 50 |
| L | 10 | 10 | 12 | 12 | 14 |
