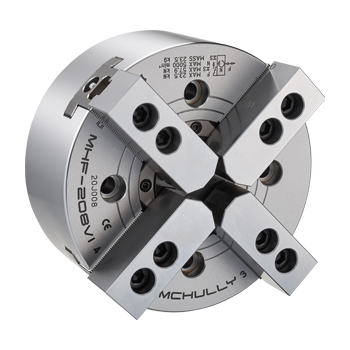

MHF 4х-кулачковий високошвидкісний патрон з великим прохідним отвором
Застосування
• Швидкісний клиновий патрон з відкритим центром, з чотирма кулачками та відкритим центром
Технічні особливості
• Передача сили затиску кліновою конструкцією
• Загартовування для забезпечення максимальної точності та тривалого терміну служби патронів

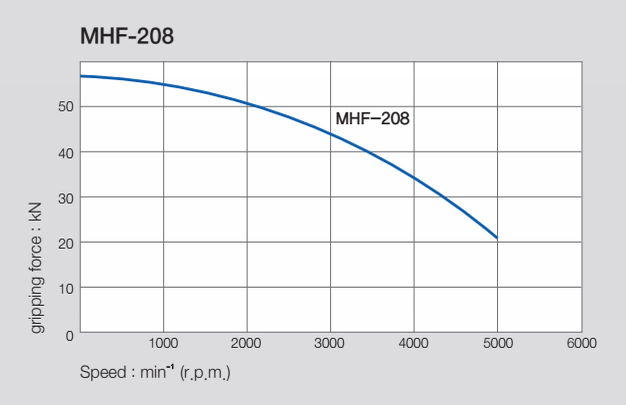

ДІАГРАМА ФАКТИЧНОЇ СИЛИ ЗАТИСКУ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| MHF-208 | |
| Діаметр наскрізного отвору [мм] | 66 |
| Максимальний діаметр затиску [мм] | 210 |
| Мінімальний діаметр затиску [мм] | 23 |
| Діаметр кулачкового отвору [мм] | 7,4 |
| Хід плунжера [мм] | 17,5 |
| Максимально допустима споживана сила [кН (кгс)] | 23,25 (2397) |
| Максимальна статична сила затиску [кН (кгс)] | 57,9 (5914) |
| Максимальне число оборотів на хвилину [хв-1] | 5000 |
| Вага, [кг] | 23,5 |
| Момент інерції [Н · м ² (кгс · м ²)] | 5,59 (0,57) |
| Робочий циліндр | SH-17068 (SYH-1768) |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 1,59 (163,3) |
| Робочий загартований кулачок | HBF08A1 |
Розмір наскрізного отвору: ⌀66
Розмір затиску: ⌀23 ~ ⌀210
※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
РОЗМІРИ
| MHF-208 | |
| ØA | 210 |
| B | 91 |
| ØC(H6) | 170 |
| ØD | 133,4 |
| E | 5 |
| ØF | 66 |
| G max | 7,5 |
| G min | -10 |
| H | 27 |
| ØJ | 30 |
| K max | M75x2,0 |
| L | 4-M12x115 |
| M | 39 |
| N | 95 |
| P | 25 |
| Q max | 45,7 |
| Q min | 42 |
| R max | 23,75 |
| R min | 11,75 |
| T | 35 |
| U | 14 |
| V | 2 |
| ØW | 80 |
