MH 3х-кулачковий високошвидкісний патрон з великим наскрізним отвором
Застосування / Переваги
• Для роботи вимагає велику наскрізний отвір
Технічні характеристики токарних патронів серії MH
• Клиновий патрон з високою силою затиску
ДІАГРАМА ФАКТИЧНОЇ СИЛИ ЗАТИСКУ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ПАТРОН ТОКАРНИЙ MH-206, MH-208, MH-210, MH-212, MH-218, MH-221, MH-224
MH-206 |
MH-208 |
MH-210 |
MH-212 |
MH-218 |
MH-221 |
MH-224 |
|
| Діаметр наскрізного отвору [мм] | 52 | 66 | 82 | 103 | 166,5 | 166,5 | 190 |
| Максимальний діаметр затиску [мм] | 175 | 210 | 254 | 315 | 457 | 530 | 610 |
| Мінімальний діаметр затиску [мм] | 16,5 | 23 | 30 | 54 | 73 | 105 | 120 |
| Діаметр кулачкового отвору [мм] | 6,4 | 7,4 | 8,8 | 10,6 | 11,5 | 10,6 | 10,6 |
| Хід плунжера [мм] | 15 | 17,5 | 19 | 23 | 25 | 23 | 23 |
| Максимально допустима споживана сила [кН (кгс)] | 24,7 (2551) | 36,4 (3596) | 49 (4976) | 55 (5608) | 71 (7240) | 90 (9177) | 90 (9177) |
| Максимальна статична сила затиску [кН (кгс)] | 57,3 (5847) | 87 (8872) | 126,6 (12848) | 144 (14686) | 180 (18355) | 220 (22460) | 234 (23861) |
| Максимальне число оборотів на хвилину [хв-1] | 6 000 | 5 000 | 4 500 | 3 000 | 2 000 | 1 700 | 1 400 |
| Вага, [кг] | 11,9 | 23 | 32 | 55,3 | 170 | 228 | 293 |
| Момент інерції [Н · м ² (кгс · м ²)] | 2,26 (0,23) | 5,6 (0,57) | 12,37 (1,26) | 28,93 (2,95) | 174,6 (17,8) | 342,1 (34,7) | 651 (66,4) |
| Робочий циліндр | SH-15052 (SYH-1552) |
SH-17068 (SYH-1768) |
SH-19082 | SH-21010 | SYHL-2816 | SYHL-2816 | SHL-39024 |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 1,78 (18,1) | 2,34 (23,9) | 2,74 (28) | 2,65 (27,2) | 3,07 (32) | 2,86 (29,1) | 1,57 (16,1) |
| Робочий загартований кулачок | HB06A1 | HB08A1 | HB10A1 | HB12N1 | HB15A1 | HB18B2 | HB18B2 |
Розмір наскрізного отвору: ⌀52 ~ ⌀190
Розмір затиску: ⌀16.5 ~ ⌀610
※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності

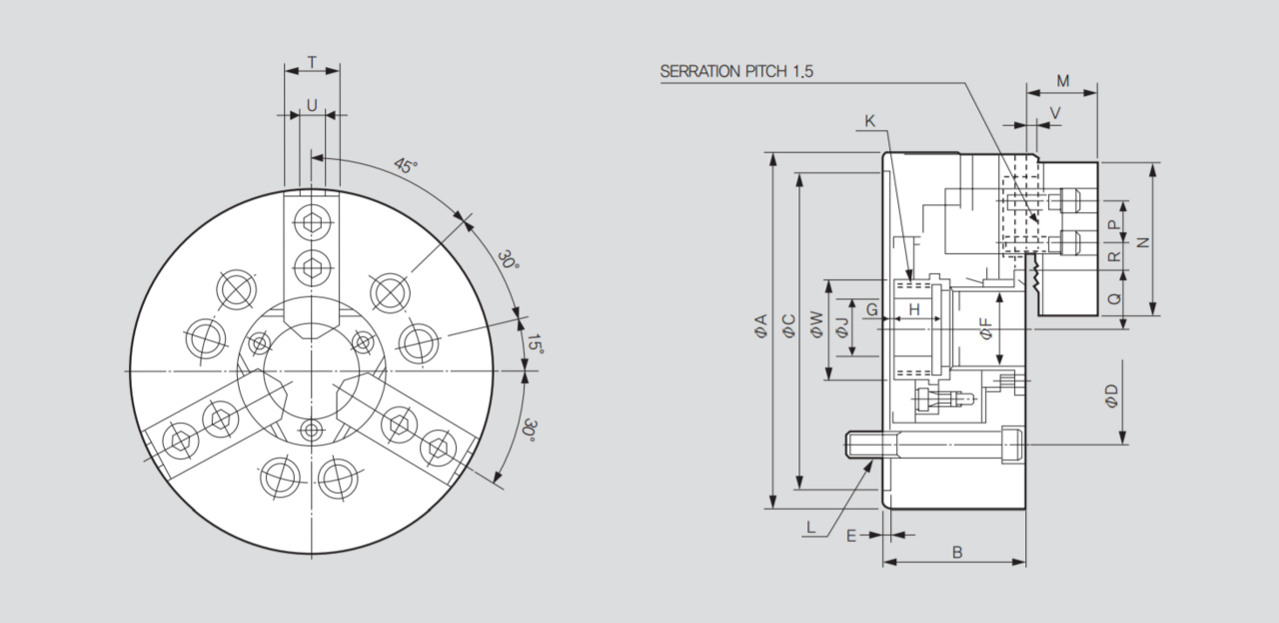

РОЗМІРИ
ПАТРОН ТОКАРНИЙ MH-206, MH-208, MH-210, MH-212, MH-218, MH-221, MH-224
| MH-206 | MH-208 | MH-210 | MH-212 | MH-218 | MH-221 | MH-224 | |
| ØA | 175 | 210 | 254 | 315 | 457 | 530 | 610 |
| B | 81 | 91 | 100 | 110 | 135 | 140 | 149 |
| ØC(H6) | 140 | 170 | 220 | 300 | 380 | 380 | 380 |
| ØD | 104,8 | 133,4 | 171,4 | 235 | 300,2 | 330,2 | 330,2 |
| E | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| ØF | 52 | 66 | 82 | 103 | 166,5 | 166,5 | 190 |
| G max | 14 | 7,5 | 8,5 | 8 | 8 | 11 | 20 |
| G min | -1 | -10 | -10,5 | -15 | -23 | -12 | -3 |
| H | 17,5 | 27 | 25 | 28 | 50 | 39 | 40,5 |
| ØJ | 20 | 30 | 52 | 82,5 | 107 | 80 | 80 |
| K max | M60x2,0 | M75x2,0 | M90x2,0 | M116x2,0 | M175x3,0 | M180x3,0 | M200x3,0 |
| L | 3-M10x95 | 6-M12x115 | 6-M16x120 | 6-M20x130 | 6-M20x130 | 6-M22x140 | 6-M22x150 |
| M | 33 | 39 | 43 | 51 | 69 | 73 | 73 |
| N | 72 | 95 | 110 | 111 | 165 | 180 | 180 |
| P | 20 | 25 | 30 | 30 | 50 | 60 | 60 |
| Q max | 38 | 45,7 | 54,5 | 67,3 | 102 | 111,75 | 119,5 |
| Q min | 34,8 | 42 | 50,1 | 62 | 96,25 | 106,5 | 114,2 |
| R max | 21,75 | 23,75 | 32,25 | 45,75 | 58,25 | 72,5 | 105,5 |
| R min | 10,25 | 11,75 | 14,25 | 15,75 | 20,25 | 21,5 | 21,5 |
| T | 31 | 35 | 40 | 49 | 69 | 65 | 65 |
| U | 12 | 14 | 16 | 21 | 22 | 25 | 25 |
| V | 2 | 2 | 2 | 2 | 5 | 5 | 5 |
| ØW | 65 | 80 | 101 | 124 | 186 | 197 | 210 |
