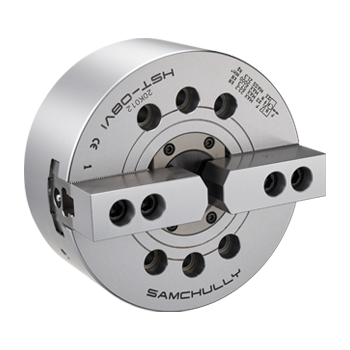

HST 2х-кулачковий високошвидкісний патрон з наскрізним прохідним отвором

Застосування / Переваги

• Для квадратних або прямокутних деталей, що вимагають наскрізного отвору

• Передача зусилля за допомогою клинової конструкції

• Загартовування для забезпечення максимальної точності та тривалого терміну служби патронів

	HST-06	HST-08	HST-10	HST-12
Діаметр наскрізного отвору [мм]	46	52	77	91
Максимальний діаметр затиску [мм]	169	210	254	304
Мінімальний діаметр затиску [мм]	15	13	31	34
Діаметр кулачкового отвору [мм]	5,5	7,4	8,8	10,6
Хід плунжера [мм]	12	16	19	23
Максимально допустима споживана сила [кН (кгс)]	14,5 (1479)	23,2 (2366)	28,5 (2906)	36,7 (3742)

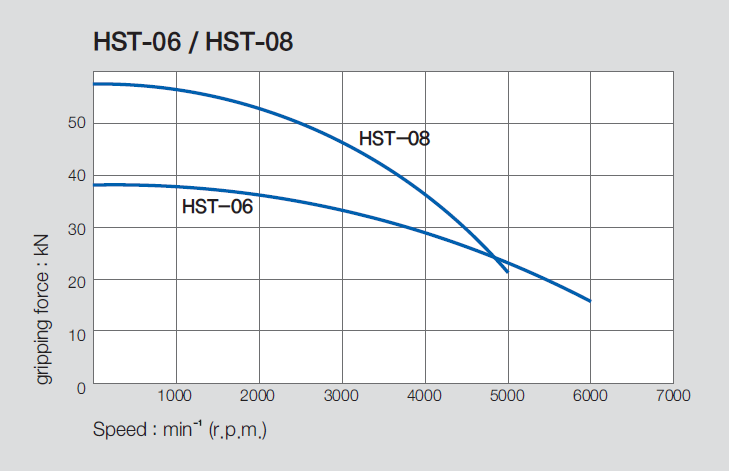

Максимальна статична сила затиску [кН (кгс)]	38 (3875)	57,3 (5843)	74 (7546)	96 (9789)
Максимальне число оборотів на хвилину [хв-1]	6000	5000	4200	3300
Вага, [кг]	11,5	21,3	33,5	52
Момент інерції [Н · м ² (кгс · м ²)]	0,05	0,14	0,3	0,67
Робочий циліндр	SH-13046 (SYH-1246)	SH-15052 (SYH-1552)	SH-18077	SYH-2091
Максимальна гідравлічний тиск [МПа (кгс / см²)]	1,85 (18,9)	1,80 (18,4)	1,80 (18,4)	1,81 (18,5)
Модель KITAGAWA ®️	BT-206	BT-208	BT-210	BT-212

Розмір наскрізного отвору: ⌀46 ~ ⌀91

Розмір затиску: ⌀15 ~ ⌀304

※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
