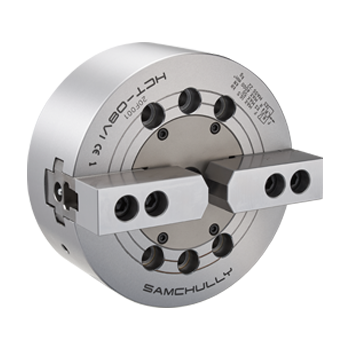

HCT 2х-кулачковий патрон без наскрізного прохідного отвору

Застосування / Переваги

• 2-кулачковий клиновий патрон з закритим центром

• Ідеально підходить для вертикальних токарних верстатів і робіт, які не вимагають наскрізного отвору

• Передача зусилля за допомогою клинової конструкції

• Загартовування для забезпечення максимальної точності та тривалого терміну служби патронів

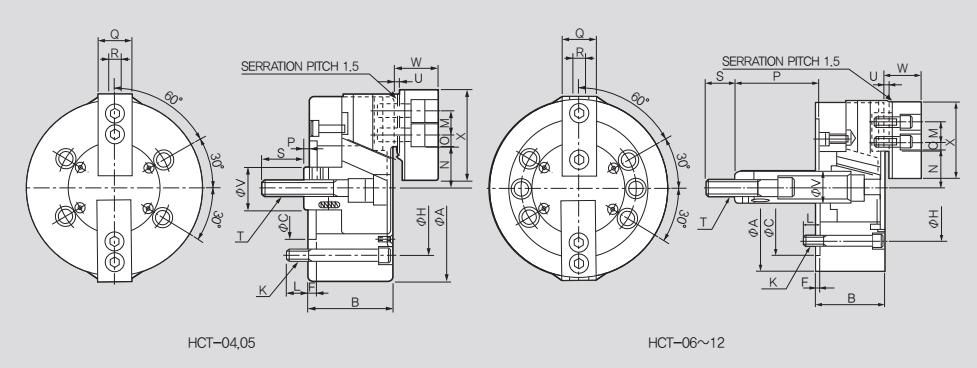

	HCT-04	HCT-05	HCT-06	HCT-08	HCT-10	HCT-12
Діаметр кулачкового отвору [мм]	6,4	6,4	8,5	8,8	8,8	10,5
Хід плунжера [мм]	14	14	18,5	19	25	30
Максимальний діаметр затиску [мм]	110	135	165	210	254	310
Мінімальний діаметр затиску [мм]	5	16	14	17	22	22
Максимально допустима споживана сила [кН (кгс)]	5,3 (540)	5,3 (540)	12 (1224)	16,5 (1683)	19,5 (1988)	27,5 (2804)
Максимальна статична сила затиску [кН (кгс)]	15,2 (1550)	16,9 (1713)	35 (3569)	50 (5099)	72 (7342)	104 (10605)

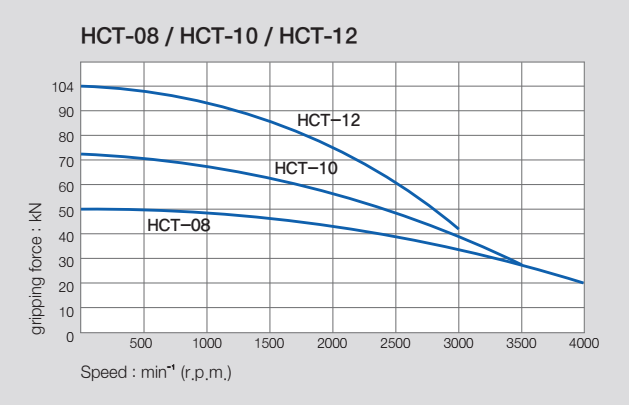

Максимальне число оборотів на хвилину [хв-1]	6000	5500	5000	4000	3500	3000
Вага, [кг]	3,8	5,8	11,4	22	31,6	55
Момент інерції [Н · м ² (кгс · м ²)]	0,01	0,01	0,04	0,13	0,29	0,68
Максимальна гідравлічний тиск [МПа (кгс / см²)]	1,68 (17,1)	1,68 (17,1)	1,7 (17,3)	1,6 (16,3)	1,9 (19,4)	1,8 (18,4)
Гідравлічний робочий циліндр	Y-0715R	Y-0715R	Y-1020R	Y-1225R	Y-1225R	Y-1530R
модель KITAGAWA®	NT-04	NT-05	NT-06	NT-08	NT-10	NT-12

Розмір затиску: ⌀5 ~ ⌀310

※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
