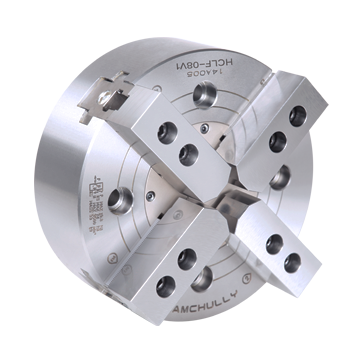

HCLF 4х-кулачковий патрон без наскрізного прохідного отвору з довгим ходом
Застосування / Переваги
• Ідеально підходить для вертикальних токарних і прямокутних або квадратних робіт, які не потребують наскрізного отвору
Технічні характеристики
• Клиновий патрон з високою силою затиску
ДІАГРАМА ФАКТИЧНОЇ СИЛИ ЗАТИСКУ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| HCLF-08 | HCLF-12 | |
| Діаметр кулачкового отвору [мм] | 16,2 | 19,4 |
| Хід плунжера [мм] | 25 | 30 |
| Максимальний діаметр затиску [мм] | 210 | 304 |
| Мінімальний діаметр затиску [мм] | 24 | 33 |
| Максимально допустима споживана сила [кН (кгс)] | 20 (2039) | 36 (3671) |
| Максимальна статична сила затиску [кН (кгс)] | 40 (4079) | 74 (7546) |
| Максимальне число оборотів на хвилину [хв-1] | 3600 | 2500 |
| Вага, [кг] | 24 | 60,5 |
| Момент інерції [Н · м ² (кгс · м ²)] | 0,13 | 0,71 |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 2,03 (20,7) | 2,50 (25,5) |
| Робочий циліндр | Y-1225R | Y-1530R |
| Модель KITAGAWA ®️ | NLT-08 | NLT-12 |
Розмір затиску: ⌀24 ~ ⌀304
※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
РОЗМІРИ
| HCLF-08 | HCLF-12 | |
| ØA | 210 | 304 |
| B | 85 | 106 |
| ØС(H6) | 170 | 220 |
| F | 5 | 6 |
| ØH | 133,4 | 171,45 |
| K | 4-M16x85 | 4-M16x120 |
| L | 20 | 38 |
| M | 25 | 30 |
| N max | 48,1 | 65,7 |
| N min | 40 | 56 |
| O max | 21 | 42,75 |
| O min | 12 | 12,25 |
| P max | 131 | 163 |
| P min | 106 | 133 |
| Q | 35 | 50 |
| R | 14 | 18 |
| S | 36 | 36 |
| T | M20x2,5 | M20x2,5 |
| U | 5 | 5 |
| ØV | 38 | 50 |
| W | 42 | 54 |
| X | 95 | 129 |
