HCH Стандартний 3х-кулачковий патрон з наскрізним прохідним отвором
Застосування / Переваги
• Для роботи потрібно наскрізний отвір
Технічні характеристики
• Клиновий патрон з високою силою затиску
ДІАГРАМА ФАКТИЧНОЇ СИЛИ ЗАТИСКУ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| HCH-04 | HCH-12 | HCH-15 | HCH-18 | |
| Діаметр наскрізного отвору [мм] | 21 | 78 | 117,5 | 117,5 |
| Максимальний діаметр затиску [мм] | 110 | 304 | 381 | 450 |
| Мінімальний діаметр затиску [мм] | 5 | 19 | 30 | 30 |
| Діаметр кулачкового отвору [мм] | 4,2 | 10,6 | 10,6 | 10,6 |
| Хід плунжера [мм] | 6,5 | 23 | 23 | 23 |
| Максимально допустима споживана сила [кН (кгс)] | 8 (800) | 49 (4997) | 71 (7240) | 71 (7240) |
| Максимальна статична сила затиску [кН (кгс)] | 13 (1350) | 129 (13150) | 180 (18355) | 180 (18355) |
| Максимальне число оборотів на хвилину [хв-1] | 5 500 | 3 000 | 2 500 | 2 000 |
| Вага, [кг] | 3,7 | 63 | 120 | 164 |
| Момент інерції [Н · м ² (кгс · м ²)] | 0,2 (0,024) | 29,71 (3,03) | 89,41 (9,09) | 174,6 (17,8) |
| Робочий циліндр | HYH-0933 | SH-19082 | SH-25011 | SH-25011 |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 2,2(22,4) | 2,3(23,5) | 2,3(23,5) | 2,3(23,5) |
| Робочий загартований кулачок | HB04A1 | HB12B1 | HB15A1 | HB15A1 |
| модель KITAGAWA® | B-04 | B-12 | B-15 | B-18 |
| HCH-21 | HCH-24 | HCH-32 | |
| Діаметр наскрізного отвору [мм] | 140 | 165 | 240 |
| Максимальний діаметр затиску [мм] | 530 | 610 | 800 |
| Мінімальний діаметр затиску [мм] | 87 | 110 | 240 |
| Діаметр кулачкового отвору [мм] | 10,6 | 10,6 | 18 |
| Хід плунжера [мм] | 23 | 23 | 34 |
| Максимально допустима споживана сила [кН (кгс)] | 90 (9177) | 90 (9177) | 100 (10193) |
| Максимальна статична сила затиску [кН (кгс)] | 234 (23861) | 234 (23861) | 240 (24464) |
| Максимальне число оборотів на хвилину [хв-1] | 1700 | 1400 | 1200 |
| Вага, [кг] | 235 | 293 | 530 |
| Момент інерції [Н · м ² (кгс · м ²)] | 351,1 (35,8) | 651,2 (66,4) | 598,4 (61) |
| Робочий циліндр | SH-25011 | SYHL-2816 | SYHL-2816 |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 3,0 (30,6) | 3,0 (30,6) | 3,2 (33,6) |
| Робочий загартований кулачок | HB18B2 | HB18B2 | HB32B2 |
| модель KITAGAWA® | B-21 | B-24 | - |
Розмір наскрізного отвору: ⌀21 ~ ⌀240
Розмір затиску: ⌀5 ~ ⌀800

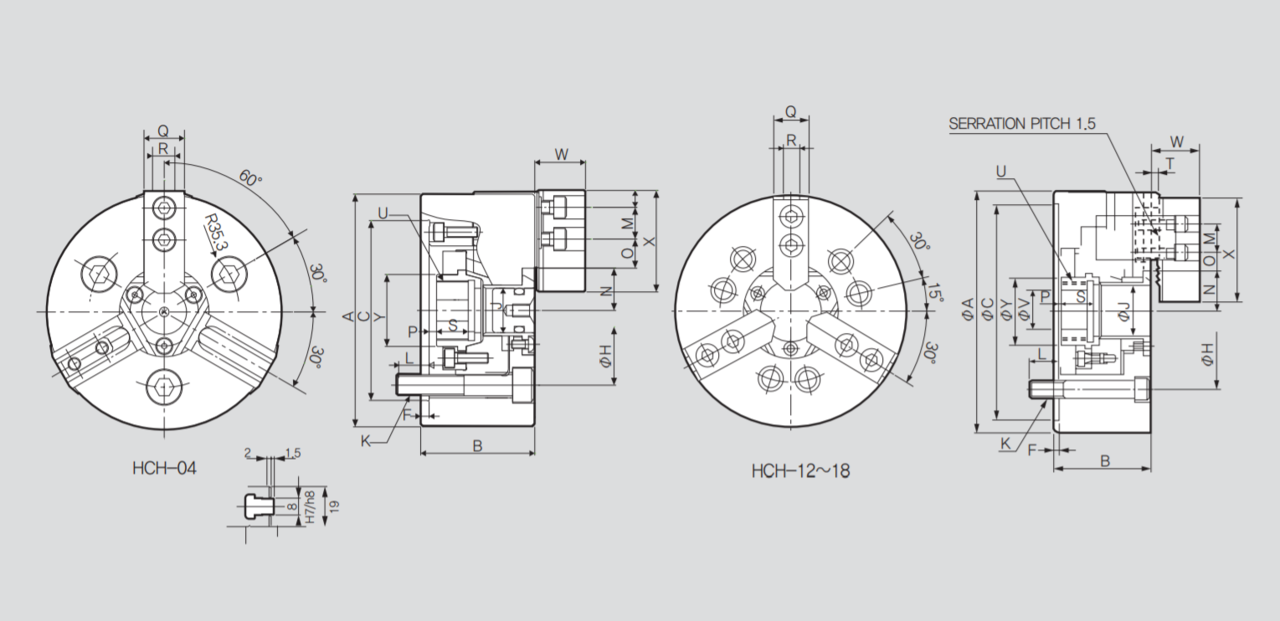

РОЗМІРИ
※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
| HCH-04 | HCH-12 | HCH-15 | HCH-18 | |
| ØA | 110 | 304 | 381 | 450 |
| B | 54 | 110 | 133 | 133 |
| ØC(H6) | 85 | 220 | 300 | 380 |
| F | 4 | 6 | 6 | 6 |
| H | 70,6 | 171,4 | 235 | 235 |
| ØJ | 21 | 78 | 117,5 | 117,5 |
| K | 3-M10 | 6-M16 | 6-M20 | 6-M20 |
| L | 15,5 | 23 | 50 | 30 |
| M | 15 | 30 | 43 | 43 |
| N max | 20 | 58 | 82 | 82 |
| N min | 17,9 | 52,7 | 76,7 | 76,7 |
| O max | 14,25 | 48,75 | 43,75 | 78,25 |
| O min | 6,75 | 12,75 | 18,25 | 18,25 |
| P max | 3,5 | 8 | 11 | 11 |
| P min | -3 | -15 | -12 | -12 |
| Q | 19 | 49 | 62 | 62 |
| R | 8 | 18 | 22 | 22 |
| S | 15 | 38 | 39 | 39 |
| T | 2 | 5 | 5 | 5 |
| U max | M28x1,5 | M88x2,0 | M130x2,0 | M130x2,0 |
| ØV | 10 | 50 | 60 | 60 |
| W | 24 | 54 | 70 | 70 |
| X | 48 | 129 | 165 | 165 |
| ØY | 34 | 96 | 139 | 139 |

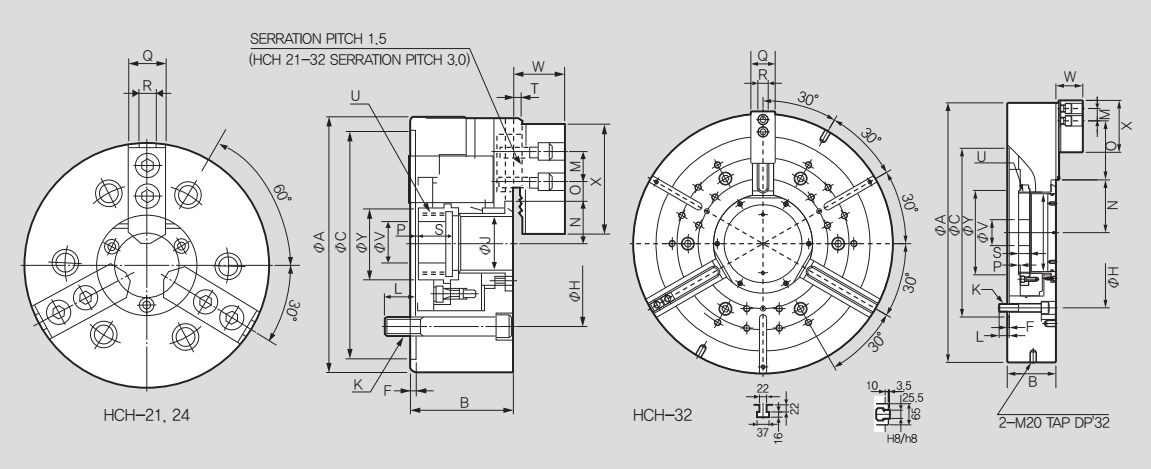

※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
| HCH-21 | HCH-24 | HCH-32 | |
| ØA | 530 | 610 | 800 |
| B | 140 | 149 | 150 |
| ØC(H6) | 380 | 380 | 520 |
| F | 6 | 6 | 6 |
| H | 330,2 | 330,2 | 463,6 |
| ØJ | 140 | 165 | 240 |
| K | 6-M22 | 6-M22 | 6-M24 |
| L | 31 | 32 | 31 |
| M | 60 | 60 | 38 |
| N max | 98,5 | 108 | 162,6 |
| N min | 93,2 | 102,7 | 153,6 |
| O max | 87,5 | 117,5 | 182 |
| O min | 21,5 | 21,5 | 20 |
| P max | 11 | 20 | 29 |
| P min | -12 | -3 | -5 |
| Q | 65 | 65 | 75 |
| R | 25 | 25 | 25,5 |
| S | 39 | 40 | 34,5 |
| T | 5 | 5 | 10 |
| U max | M155x3,0 | M175x3,0 | M250x3,0 |
| ØV | 80 | 80 | 80 |
| W | 72 | 72 | 83 |
| X | 180 | 180 | 160 |
| ØY | 170 | 187 | 260 |
