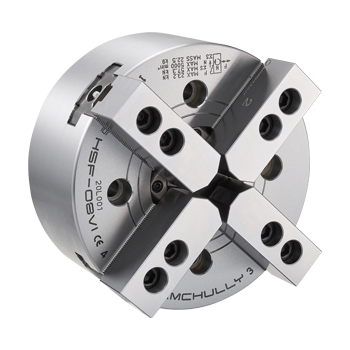

HCF 4х-кулачковий патрон без наскрізного прохідного отвору
Застосування / Переваги
• 4-х кулачковий клиновий патрон з закритим центром
• Ідеально підходить для вертикальних токарних верстатів і робіт, які не вимагають наскрізного отвору
Технічні характеристики
• Передача зусилля за допомогою клинової конструкції
• Загартовування для забезпечення максимальної точності та тривалого терміну служби патронів
ДІАГРАМА ФАКТИЧНОЇ СИЛИ ЗАТИСКУ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| HCF-08 | HCF-12 | HCF-15 | HCF-18 | |
| Діаметр кулачкового отвору [мм] | 8,8 | 10,5 | 16 | 16 |
| Хід плунжера [мм] | 19 | 30 | 35 | 35 |
| Максимальний діаметр затиску [мм] | 210 | 304 | 381 | 450 |
| Мінімальний діаметр затиску [мм] | 17 | 26 | 71 | 133 |
| Максимально допустима споживана сила [кН (кгс)] | 16,5 (1638) | 27,5 (2804) | 54,6 (5575) | 54,6 (5575) |
| Максимальна статична сила затиску [кН (кгс)] | 50 (5099) | 104 (10605) | 165,8 (16927) | 165,8 (16927) |
| Максимальне число оборотів на хвилину [хв-1] | 4000 | 3000 | 3040 | 2710 |
| Вага, [кг] | 22 | 55 | 98 | 124 |
| Момент інерції [Н · м ² (кгс · м ²)] | 0,14 | 0,76 | 2,02 | 3,57 |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 1,6 (16,3) | 1,8 (18,4) | 2,13 (21,7) | 2,13 (21,7) |
| Гідравлічний робочий циліндр | Y-1225R (RE) | Y-1530R (RE) | Y-2035R (RE) | Y-2035R (RE) |
| Робочий загартований кулачок | HB08A1 | HB12B1 | HB15N1 | HB15N1 |
| HCF-21 | HCF-24 | HCF-32 | HCF-40 | |
| Діаметр кулачкового отвору [мм] | 16 | 16 | 30 | 46 |
| Хід плунжера [мм] | 35 | 35 | 38 | 57 |
| Максимальний діаметр затиску [мм] | 530 | 610 | 800 | 1000 |
| Мінімальний діаметр затиску [мм] | 62 | 152 | 85 | 150 |
| Максимально допустима споживана сила [кН (кгс)] | 54,6 (5575) | 54,6 (5575) | 88 (8925) | 120 (12245) |
| Максимальна статична сила затиску [кН (кгс)] | 168 (18550) | 183 (18550) | 156 (15821) | 213 (21769) |
| Максимальне число оборотів на хвилину [хв-1] | 1700 | 1500 | 800 | 630 |
| Вага, [кг] | 180 | 223 | 350 | 620 |
| Момент інерції [Н · м ² (кгс · м ²)] | 7,6 | 12,9 | 41,2 | 94 |
| Максимальна гідравлічний тиск [МПа (кгс / см²)] | 2,13 (21,7) | 2,13 (21,7) | 3 (30,6) | 2,7 (27,2) |
| Гідравлічний робочий циліндр | Y-2035R (RE) | Y-2035R (RE) | Y-2050RE | Y-2560RE |
| Робочий загартований кулачок | HB18B2 | HB18B2 | HB32SB2 | HB40SB2 |
Розмір затиску: ⌀17 ~ ⌀1000
※ Рекомендується змащувати затискні патрони хоча б двічі на день для збільшення їх довговічності
РОЗМІРИ
| HCF-08 | HCF-12 | HCF-15 | HCF-18 | HCF-21 | HCF-24 | HCF-32G | HCF-40G | |
| ΦA | 210 | 304 | 381 | 450 | 530 | 610 | 800 | 1000 |
| B | 85 | 106 | 114 | 114 | 125 | 150 | 150 | 180 |
| ΦC(H6) | 170 | 220 | 300 | 300 | 380 | 380 | 380 | 520 |
| F | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 8 |
| ΦH | 150 | 171,4 | 235 | 235 | 330,2 | 330,2 | 330,2 | 463,6 |
| ΦJ | 25 | 34 | 27 | 27 | 27 | 27 | 65 | 32 |
| K | 6-M12 | 4-M16 | 4-M20 | 4-M20 | 8-M22 | 8-M22 | 8-M24 x120L | 8-M20 x160L (M24) |
| L | 30 | 38 | 65 | 30 | 61 | 31 | 41 | 32 |
| M | 25 | 30 | 43 | 43 | 60 | 60 | 76,2 | 76,2 |
| N max. | 46,3 | 61 | 78 | 108 | 86 | 125 | 117,6 | 217,3 |
| N min. | 41,9 | 55,7 | 70 | 100 | 78 | 117 | 102,7 | 194,3 |
| O max. | 22,25 | 48,75 | 48,75 | 48,75 | 93,5 | 93,5 | 196,9 | 91,1 |
| O min. | 11,75 | 12,75 | 23,25 | 23,25 | 27,5 | 27,5 | 44,5 | 14,9 |
| P max. | 125 | 163 | 104 | 92 | 97 | 97 | 35 | -25 |
| P min. | 106 | 133 | 69 | 57 | 62 | 62 | -3 | 32 |
| Q | 35 | 49 | 50 | 50 | 65 | 65 | 75 | 110 |
| R | 14 | 18 | 26 | 26 | 25 | 25 | 25,5 | 30 |
| S | 36 | 36 | 55 | 55 | 55 | 55 | 70 | 65 |
| T | M20x2,5 | M20x2,5 | M30x3,5 | M30x3,5 | M30x3,5 | M30x3,5 | M30x3,5 | M36x4,0 |
| U | 5 | 5 | 2 | 2 | 3 | 3 | 5 | 4 |
| ΦV | 38 | 50 | 60 | 60 | 60 | 60 | 102 | 52 |
| W | 42 | 53,5 | 61 | 60 | 70 | 70 | 82 | 106 |
| X | 95 | 129 | 135 | 135 | 180 | 180 | 165 | 270 |
