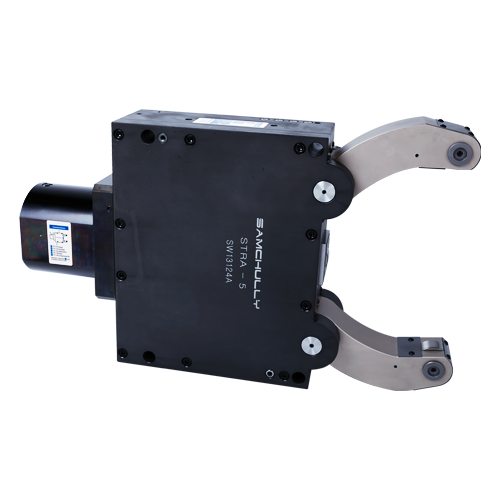

STRA Самоцентруючийся люнет з великим діапазоном затиску

STRA Самоцентруючийся люнет з великим діапазоном затиску

Застосування / переваги самоцентрованого люнету з великим діапазоном затиску

• Підвищує точність при обробці нестабільних, важких або довгих заготовок



Технічні особливості самоцентруючогося люнету з великим діапазоном затиску

• Кронштейни та центральні ролики з'єднані між собою і призначені для самостійного регулювання заготовки різного розміру

• Механічна конструкція покращує міцність, усуваючи потребу в пружинах

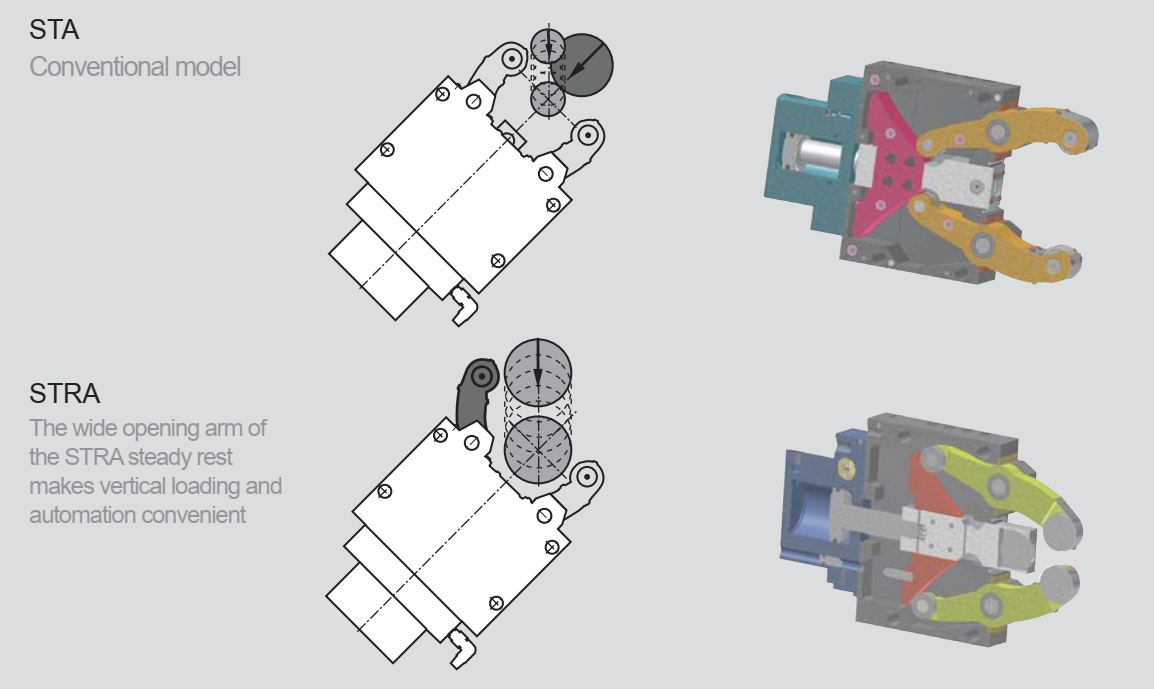

• Верхнє плече повертається надзвичайно широко, щоб полегшити падіння при завантаженні робота на фрезернихабо токарних верстатах





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ТОКАРНОГО ЛЮНЕТА

  STRA-1 STRA-2 STRA-3 STRA-3,1 STRA-4 STRA-5 STRA-6
Робоча поверхня поршня [см²] 7 19,6 50 50 78 78 132
Максимальне зусилля затиску / на ролик [кгс] 100 450 1000 1000 1500 2000 3000
Робочий тиск [бар] Max 50 70 60 60 60 80 70
Min 6 8 8 8 8 8 8
Діапазон центрування [мм] Max 52 80 130 150 220 268 460
Min 4 8 12 22 30 50 160
Максимальна швидкість обертання роликів [м / хв] 800 800 725 725 715 700 700
Точність центрування [мм] 0,02 0,02 0,04 0,04 0,05 0,06 0,06
Точність повторюваності [мм] 0,01 0,01 0,01 0,01 0,01 0,01 0,01
Вага, [кг] 6 14 39 40 92 152 420

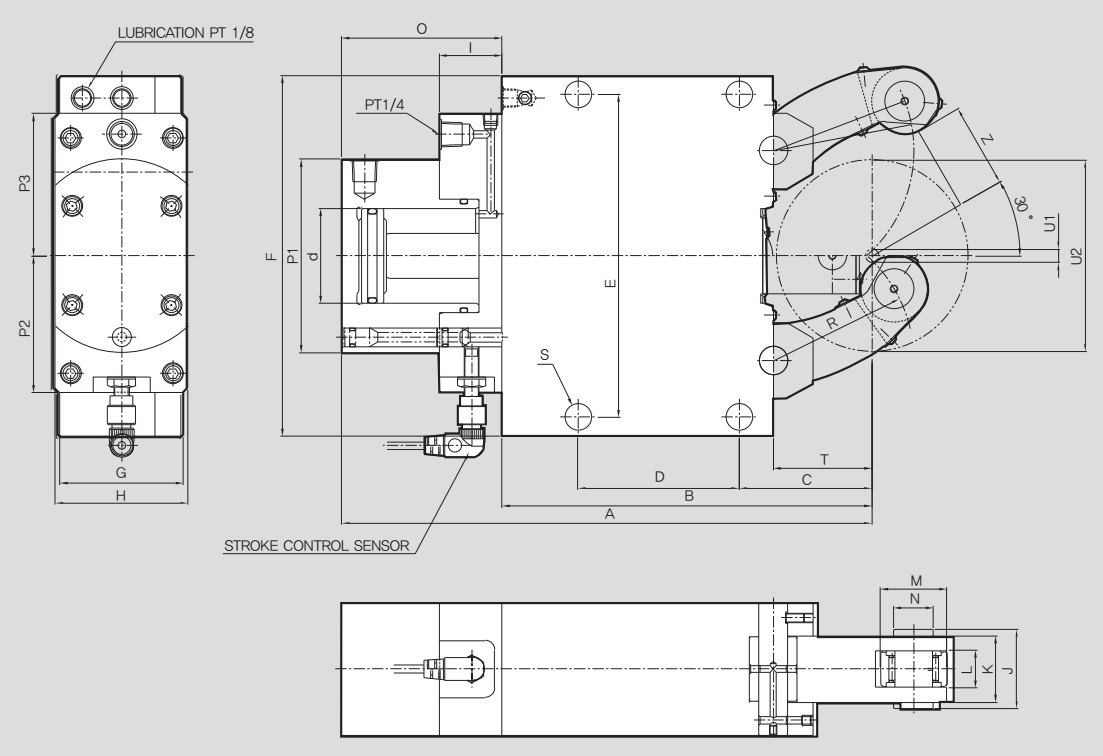

РОЗМІРИ ТОКАРНОГО ЛЮНЕТА



  STRA-1 STRA-2 STRA-3 STRA-3,1 STRA-4 STRA-5 STRA-6
A 207 279,5 431 440 608 688,5 944,5
B 137 195 312 320 448 510 709
C 51 70 115 123 146 178 215
D 64 85 135 135 240 270 330
E 118 170 262 262 365 400 640
F 132 190 290 290 400 440 680
G 55 70 85 85 110 145 145
H 70 70 100 100 144 144 158
I 33 33 37 37 37 37 37
J 24 42 52 52 67 83 83
K 20 35 45 45 60 75 75
L 12 19 25 25 25 29 29
M 19 35 47 47 52 62 80
N 6 21 25 25 32 36 42
O 70 84,5 120 120 160 187,5 235,5
P1 84 102 137 137 165 165 190
P2 66 72 90 90 102 102 115
P3 66 75 100 100 110 110 130
R 50,5 74 119 124 172 209 290
S 11 14 18 18 23 23 27
T 37 52 85 93 128 160 175
Z 26,5 41 66 76 111 135 230
U1 4 8 12 22 30 50 160
U2 52 80 130 150 220 268 460
