CMV-S 5-ти вісні самоцентрувальні лещата
Застосування / Переваги
• Самоцентруючі 5-осьові лещата
Технічні характеристики
• Повторювальність в межах 0,02 мм або нижче

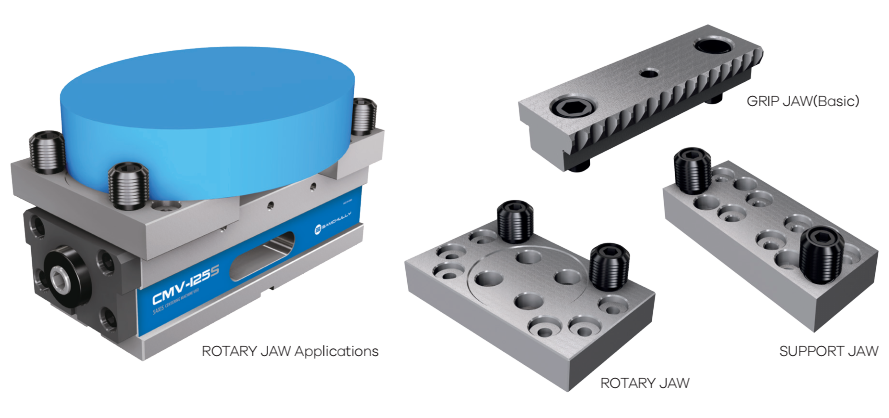

• Можливість використання різних губок для різних заготовок
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| CMV-100S | CMV-125S | |
| Ширина губки [мм] | 100 | 125 |
| Висота губки [мм] | 10 | 10 |
| Максимальне розкриття [мм] | 195 | 210 |
| Загальна висота [мм] | 160 | 185 |
| Висота повзунка [мм] | 150 | 175 |
| Загальна ширина [мм] | 101 | 126 |
| Загальна довжина [мм] | 285 | 332 |
| Максимальна сила затиску [кН (кгс)] | 20 (2000) | 20 (2000) |
| Вага, [кг] | 18 | 24 |
РОЗМІРИ
| CMV-100S | CMV-125S | |
| A | 262 | 301 |
| B | 160 | 185 |
| C | 100 | 125 |
| D | 285 | 332 |
| E | 12 | 19 |
| F | 160 | 160 |
| G | 85 | 100 |
| H | 150 | 175 |
| I | MAX.95 | MAX.210 |
| J | Φ310 | Φ364 |
| K | 15 | 15 |
| L | 37 | 37 |
| M | 180 | 180 |
