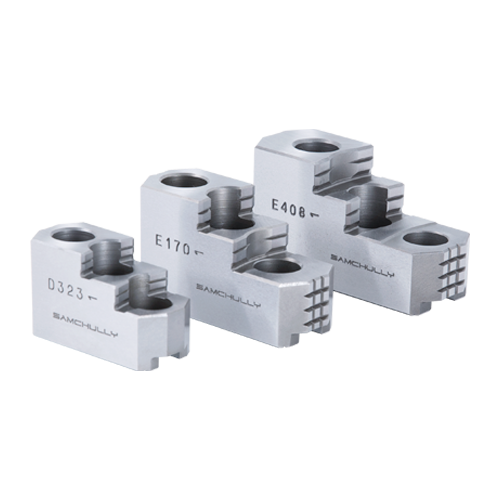

Загартовані кулачки [Механізований патрон]

Загартовані кулачки [Механізований патрон]

Застосування / Переваги загартованих кулачків для механізованого патрону

• Працюють з патронами HC / HCH / MH / UR

РОЗМІРИ

	HB04N1	HB06A1	HB08A1	HB10A1	HB12B1	HB12N1	HB15A1	HB15A2
Фігура	2	4	2	1	2	2	1	1
Висота зубця	1,5x60°	1,5x60°	1,5x60°	1,5x60°	1,5x60°	1,5x60°	1,5x60°	3,0x60°
H-1	53	86	86	99,5	97,5	103	149	149
H-2	23	35	35	40	50	50	62	62
H-3	27,5	51	51	54	55	52	86	86
H-4	10	14	14	16	18	21	22	22
H-5	4	5	5	5	5	4	9	9
H-6	30,5	31	31	43	64,5	62,5	63	63
H-7	14	20	25	30	30	30	43	50
H-8	22,5	18	18	17	33	40,5	34	34
H-9	13,5	19	19	19	22	25	32	32
H-10	8,5	13	13	13	15	17	21	21
H-11	10	12	12	13	20	17	20	20
H-12	M8	M10	M12	M12	M14	M16	M20	M20
H-13	6	18	12	15	18	30	40	40
H-14	-	-	12	15	-	-	40	40
H-15	-	-	-	-	-	-	-	-
Відповідність	HS-04 HS-05	HC/HS-06 MH-206 UR-175	HC/HCH/HS-08 MH-208 UR-210	HC/HCH/HS-10 MH-210 UR-250	HC/HCH-12	HS-12 MH-212 UR-315	HCH-15 HCH-18	MH-218

	HB15N1	HB18B2	HB32B2	HB32GB	HB32SB2	HB40GB	HB40SB2
Фігура	1	2	2	3	2	3	2
Висота зубця	1,5x60°	3,0x60°	3,0x60°	-	3,0x60°	-	3,0x60°
H-1	149	159,5	150	150	168	223	223
H-2	62	80	70	70	70	80	80
H-3	86	90	75	83	75	124	117
H-4	25,5	25	25,5	25	25,5	30	30
H-5	5	9	7	13	7,5	15	8
H-6	69	104,5	66	66	89	133	133
H-7	43	50	76,2	38,1	38,1	38,1	114,3
H-8	27	55	79	79	79	90	90
H-9	32	32	32	32	32	39	39
H-10	21	21	21	21	21	26	26
H-11	20	40	32	32	32	55	55
H-12	M20	M20	M20	M20	M20	M24	M24
H-13	43	55	-	79	-	83	-
H-14	38	-	-	12,7	-	-	-
H-15	-	-	-	8	-	7	-
Відповідність	HC-15 HC-18	HC/HCH-21 HC/HCH-24 MH-221,224	HCH-32 [Serration]	HC-32 [Groove]	HC-32 [Serration]	HC-40 [Groove] 50,55,63,70,80	HC-40 [Serration] 50,55,63,70,80
