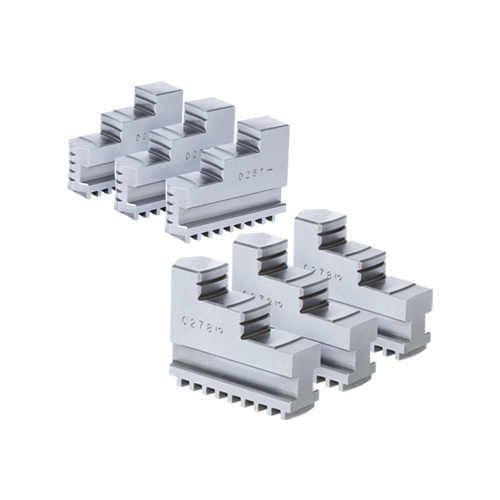

Внутрішні і зовнішні кулачки [Спіральний патрон]

Внутрішні і зовнішні кулачки [Спіральний патрон]

Застосування / Переваги внутрішніх і зовнішніх кулачків до спірального патрону

• Кулачки для спірального затискного патрона

РОЗМІРИ

	SC-85	SC-110	SC-130	SC-165	SC-190	SC-230	SC-273	SC-310	SC-355	SC-405
L1	35	42	50	65	75	85	98	110	133	133
L2	11	13	15	20	23	26	30	35	44	44
L3	10	13	15	22	25	28	33	35	42	42
L4	29	34,5	40	46,5	55,5	64,5	69,5	82,5	101	101
L5	26,5	31	36	42	50,5	59,5	64	76	94,5	94,5
L6	16	19	21	27	30	33	38	43	53	53
L7	10	13	15	22	25	28	33	35	42	42
B1	11	14	16	19	22	24	28	30	35	35
B2	5,7	7,5	7,2	9,2	11,2	13,2	15	15	19	19
B3	4,7	6,2	7,7	8,2	9,7	11,2	11,2	13,4	14	14
B4	6,55	6,55	8,2	8,13	9,74	11,38	11,38	16,12	16,2	16,2
B5	6	7	8	10	12	14	15	16	21	21
B6	6	4,3	7,4	19	12	14	15	16	22	22
K1	17,75	21,05	23,4	25,07	30,06	35,04	40,02	45,08	62,98	62,98
D1	1	1,5	1,5	2	2	3	3	4	4	4
L1	35	42	50	65	75	85	98	110	133	133
